開発・受注製品 |
HOME>開発・受注製品 |
弊社の開発・製作物は、全て受注生産品です。 お客様にご満足頂けますよう豊富なオプションも設定致します。 お気軽にご相談ください。 |

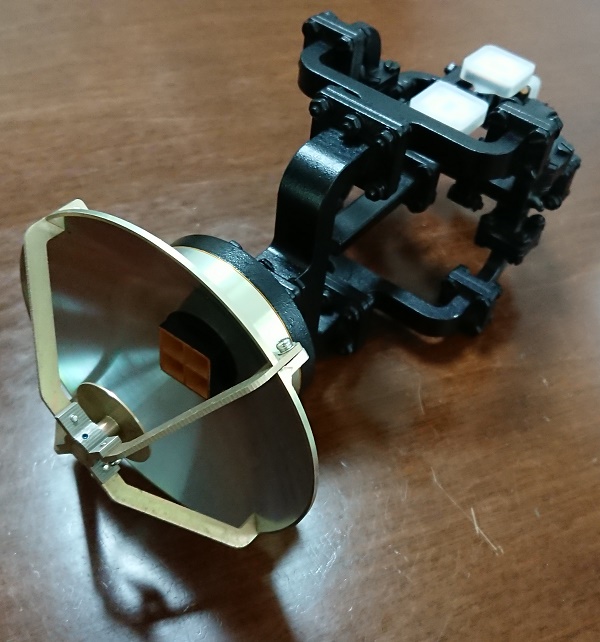

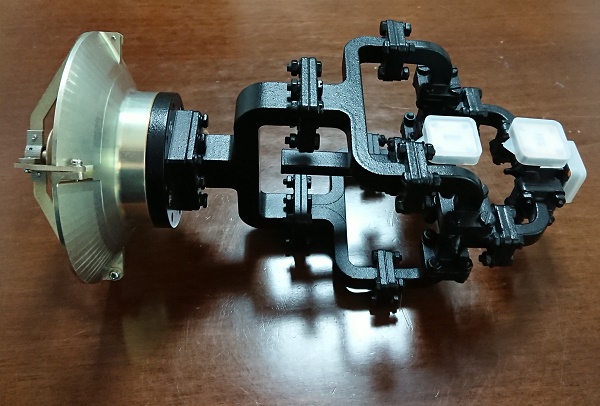

モノパルスフロントエンド | |
![]() ![]() |
|
| HOME | ページ上部へ | |
|

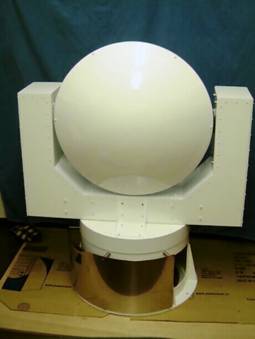

パラボラアンテナ駆動装置 | |
![]() |
◇駆動範囲 :仰角0〜90度、水平0〜360度 ◇駆動速度:最大15度/sec ◇駆動加速度:最大8度/sec二乗 ◇角度表示:0.01度 ◇耐風速:60m/sec以上 ◇運用耐風速:20m/sec ≫ 詳細 |
| HOME | ページ上部へ | |
|

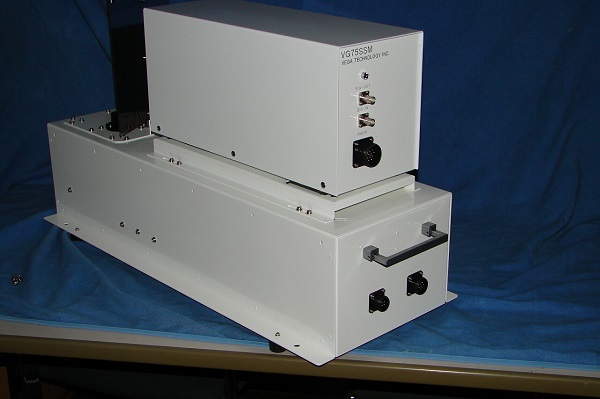

UWB FMCW | |
![]() |
|
※他 PC制御位相器等 |
|
| HOME | ページ上部へ | |
|

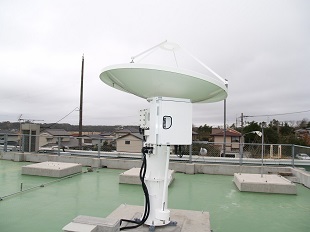

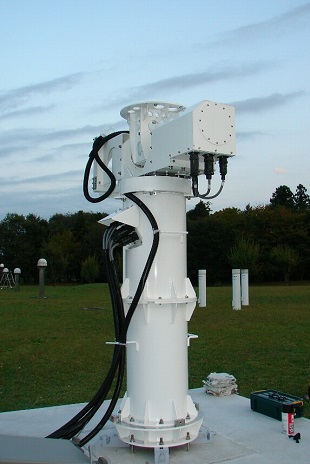

距離基準超小型VLBIシステムとパラボラアンテナ | |
![]() ≫詳細 |
![]() ≫詳細 |
| HOME | ページ上部へ | |
|

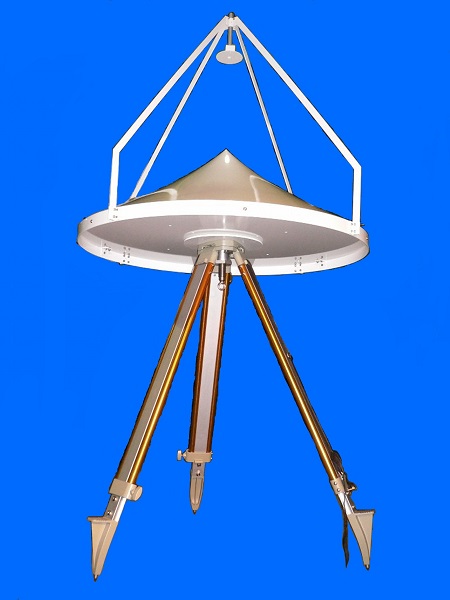

曲面反射鏡 | |
![]() ≫詳細 |
|
| HOME | ページ上部へ | |
|

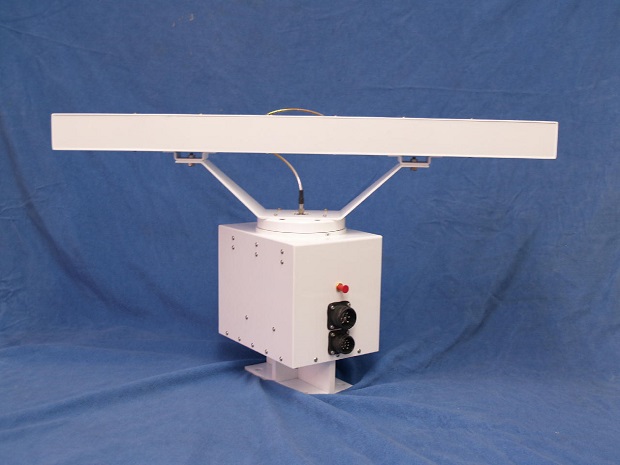

アンテナと回転装置 | |
![]() |
◇5GHz帯垂直・水平同時受信ビームアンテナ ◇利得20dBi (水平面ナロー垂直面ブロード) ◇アンテナ駆動装置 ◇最小ステップ 0.1度 ◇回転範囲 0〜360度 (エンドレス) ◇回転速度 1〜60度/秒 以上可 ◇角度設定0.1度ステップ任意の位置に指定可能 ◇外部角度出力DAによるDC電圧 ◇表示装置コントローラーにより液晶4桁角度表示 ◇外部制御 : RS232C・USBも可能 |
| HOME | ページ上部へ | |
位相器 | ||
![]() ![]() |
![]() |
![]() ![]() |
サーボユニットを使用した位相器の一例(遅延装置) 周波数範囲はDC〜10GHz 外部制御はRS232C |
||
| HOME | ページ上部へ | |
||

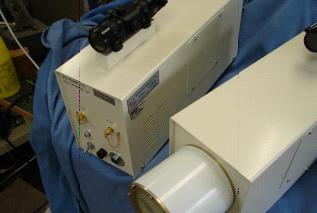

散乱計 | ||
![]() |
||
◇ネットワークアナライザーの周波数をUPコンバートし出力を増強する。 ◇また、LO周波数は共用とし、位雑音等の問題をクリアしダウンコンバーターに送る。 ◇中心周波数49.5GHz 帯域6GHz ◇レンズアンテナ利得 30dB ◇プラズマ密度計測に設計、レンズアンテナ及びハーモニックミキサーは弊社内設計及び製作。 |
||
| HOME | ページ上部へ | |
ベガテクノロジー製作 MIXER | |
![]() |
◇ハーモニックミキサー中心周波数 75.02GH ◇LO周波数 約37.5GHz ◇IF周波数 200MHz ◇コンバージョンロス 8dB ◇レンズアンテナ利得 約30dB |
| HOME | ページ上部へ | |
|

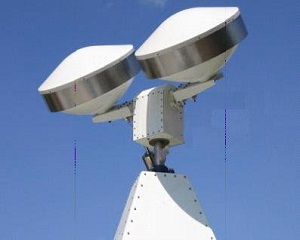

雷レーダー 開発品 | |
![]() |
◇レーダー用送受信機の開発。 ◇レーダー駆動装置開発。 ◇レーダーアンテナの製作。 ◇可動範囲は全天、回転速度は最大毎分30回転。 ◇TWTAMP以外(PC関係は除く)の開発製作を行う。 |
| HOME | ページ上部へ | |
|
強電界用カメラ開発品 | |
![]() |
![]() |
◇強電界及び強雑音の発生するところで画像を送る。 ◇強電界用対策を行っている画像伝送に双方向光ファイバーを使用し、ノイズの影響を排除 ◇双方向光ファイバーとコントローラーにより、ズーム等の遠隔操作が可能。 ◇バッテリーでの運用も可能。(運用時間14時間以上) ◇ズームマクロにより325倍(電子ズーム光学12倍) |
|
| HOME | ページ上部へ | |
|

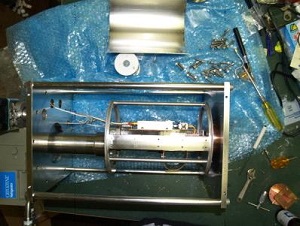

冷却AMP 開発品 | |
![]() |
天文台向けヘリュウム冷却アンプ用に、 ヘリュウム冷却用真空タンクの設計製作を行った。 冷却装置及び冷却AMPは弊社が販売。 |
| HOME | ページ上部へ | |
|

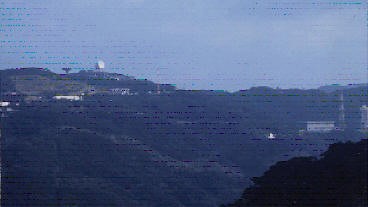

テレメーター追尾用アンテナ架台 | |
![]() |
◇種子島宇宙センターに設置したH2A テレメーター追尾用アンテナ架台を製作。 ◇水平360度以上、仰角90度以上回転。 ◇手動とプログラムに遠隔操作する。 |
| HOME | ページ上部へ | |
|
23GHz帯 不用軸射測定受信機(LNA) | |
![]() |
![]() |
低雑音のLNAを搭載し不用電波の監視をします。 NF1.5dB以下 利得60dB以上 ※写真は20dBホーンアンテナがついています。 また周波数・利得は変更可能です。 |
|
| HOME | ページ上部へ | |
その他 | ||
◇距離基準超小型 VLBIシステム ◇ウインドプロファイラ送受信高周波部 ◇VLBIデータ遅延校正器 ◇静止衛星相対位置追跡装置 ◇APSマイクロ波散乱計 センシングシステム ◇誘電率測定エリプソメータ ◇テレメータ送信機 ◇長距離データ電送システム ◇高周波機器 他 |
![]() 誘電率測定エプリソメータ |
![]() VLBI |
|
|
![]()
追跡装置の座標データをカメラ位置より前方の大型パラボラ手前の大地にあるコントロールセンター計算室まで、直線距離にして3kmの間を伝送、大型電算機にインターフェースを介し接続。
|
|
![]() |
![]() |
